Изотермический фургон: что это такое, особенности конструкции и применение

При перевозке продуктов питания и других грузов, требующих определенного температурного режима, критически важно выбрать подходящий тип транспортного средства. Изотермический фургон является одним из оптимальных решений в таких случаях, обеспечивая поддержание необходимой температуры на протяжении всей транспортировки, что предотвращает порчу груза и сохраняет его качество.

Принцип работы изотермического фургона

Изотермический фургон функционирует по принципу термоса. Основная задача конструкции – сохранять заданную температуру внутри фургона в течение определенного времени, минимизируя теплообмен с окружающей средой. Благодаря специальной конструкции стенок с теплоизоляционным слоем, изотермический фургон способен поддерживать температурный режим от нескольких часов до 10 часов в зависимости от класса и качества изоляции.

Ключевой элемент эффективности изотермического фургона – герметичность конструкции, которая предотвращает проникновение тепла или холода извне и сохраняет заданный микроклимат внутри грузового отделения.

Особенности конструкции изотермических фургонов

Типы конструкций

По конструктивному исполнению изотермические фургоны делятся на два основных типа:

1. Каркасные изотермические фургоны – имеют жесткий металлический каркас, на который монтируются изоляционные панели. Такая конструкция обладает высокой прочностью, но имеет больший вес и со временем может начать расшатываться.
2. Бескаркасные изотермические фургоны – изготавливаются из цельных сэндвич-панелей, соединенных между собой. Этот тип фургонов отличается меньшим весом (на 20-30% легче каркасных аналогов), что позволяет увеличить полезную грузоподъемность транспортного средства.

Виды используемых материалов

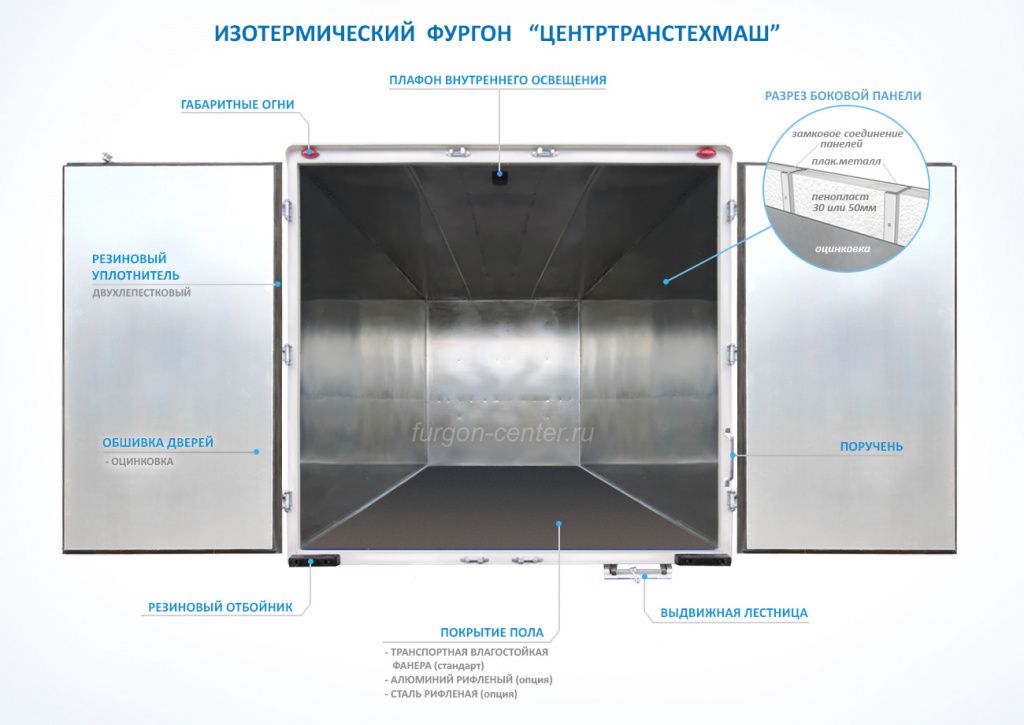

Основу изотермического фургона составляют сэндвич-панели, которые обычно имеют 3- или 5-слойную структуру. В зависимости от типа материала-наполнителя внутри стенок, изотермические фургоны делятся на:

1. Изотермические фургоны с пенополистирольным наполнителем – обладают хорошими теплоизоляционными свойствами, но имеют ряд недостатков. Со временем будка такого фургона может расшатываться и крениться в поворотах, что негативно влияет на управляемость автомобиля. Кроме того, в местах тепловых мостиков образуется конденсат, который, попадая в щели конструкции, вызывает коррозию.
2. Термофургоны (с наполнителем из пенополиуретана) – стенки выполнены из сэндвич-панелей с пенополиуретановым наполнителем. Такие фургоны отличаются большей прочностью и долговечностью по сравнению с пенополистирольными вариантами, но создают большую нагрузку на амортизацию автомобиля. Производители, устанавливая термический фургон, обычно усиливают амортизацию для компенсации этой нагрузки.

Материалы обшивки стен фургона

Для обшивки стен изотермических фургонов используются различные материалы, каждый из которых имеет свои преимущества и особенности:

• Оцинкованный лист толщиной от 0,5 до 1 мм – обеспечивает хорошую защиту от коррозии и долговечность
• Ламинированная фанера – экологичный материал с хорошими теплоизоляционными свойствами
• Пластик – легкий и устойчивый к воздействию влаги материал
• Алюминиевый лист – долговечный материал с хорошей устойчивостью к коррозии, но более дорогой
• Нержавеющая сталь – наиболее прочный и долговечный вариант, идеально подходящий для перевозки пищевых продуктов

При выборе материала обшивки изотермического фургона для перевозки продуктов питания особенно важно убедиться в наличии соответствующих сертификатов и допусков, гарантирующих безопасность перевозимых грузов.

Типы полов в изотермических фургонах

Изотермические фургоны отличаются также по типу и конструкции пола:

• Стандартный пол – подходит для обычных грузов и ручной погрузки-разгрузки
• Усиленный пол – способен выдерживать значительные нагрузки, включая заезд погрузчика весом до 3 тонн
• Утепленный пол – обеспечивает дополнительную теплоизоляцию снизу, минимизируя потери тепла через днище фургона
• Неутепленный пол – используется в случаях, когда теплоизоляция днища не является критически важной

Правильный выбор типа пола зависит от характера перевозимых грузов и особенностей их погрузки-разгрузки.

Классификация изотермических фургонов по температурному режиму

По температурным стандартам

Изотермические фургоны классифицируются в зависимости от способности поддерживать определенный температурный режим:

• Класс A – поддерживают температуру внутри от +12°C до 0°C. Подходят для перевозки свежих овощей и фруктов, кондитерских изделий, напитков и других продуктов, не требующих глубокой заморозки.
• Класс B – способны поддерживать температуру от +12°C до -10°C. Используются для перевозки охлажденных мясных продуктов, молочной продукции, некоторых видов полуфабрикатов.
• Класс C – поддерживают температуру от +12°C до -20°C. Предназначены для перевозки замороженных продуктов, мороженого, замороженных полуфабрикатов и других грузов, требующих глубокой заморозки.

По международной классификации

В соответствии с международными стандартами различают следующие типы изотермических фургонов:

• FNA – универсальный фургон, способный защищать груз независимо от климатических условий в течение всего года.
• FRC – применяется для перевозки замороженных продуктов, обеспечивая более низкий температурный режим по сравнению с FNA.
• RRC – специализированный тип фургона для транспортировки особо чувствительных к температуре грузов.

По организации внутреннего пространства

В зависимости от конструкции внутреннего пространства изотермические фургоны бывают:

• Однообъемные – имеют единое грузовое пространство с одинаковым температурным режимом во всем объеме.
• Многодверные – оснащены несколькими дверями для доступа к разным секциям фургона, что удобно при частичной разгрузке в нескольких точках.
• Мультитемпературные – имеют несколько изолированных отсеков с возможностью поддержания различной температуры в каждом отделении. Это позволяет одновременно перевозить грузы с разными температурными требованиями.

Изотермический фургон vs рефрижератор: ключевые отличия

Важно понимать разницу между изотермическим фургоном и рефрижератором, поскольку эти термины часто путают:

Изотермический фургон работает по принципу термоса и не имеет активной системы охлаждения или нагрева, в отличие от рефрижератора, который оснащен холодильным агрегатом. Это принципиальное отличие определяет возможности и ограничения обоих типов транспортных средств.

Преимущества и недостатки изотермических фургонов

Преимущества:

1. Экономичность – отсутствие холодильной установки снижает расход топлива и затраты на обслуживание
2. Меньший вес – особенно в случае бескаркасной конструкции, что позволяет увеличить полезную нагрузку
3. Надежность – простая конструкция обеспечивает высокую надежность в эксплуатации
4. Гигиеничность – качественные материалы обшивки обеспечивают устойчивость к микроорганизмам при регулярной уборке
5. Низкий уровень шума – отсутствие работающего холодильного агрегата обеспечивает бесшумную работу

Недостатки:

1. Ограниченное время поддержания температуры – невозможность поддерживать заданную температуру более 5-10 часов
2. Ограничение по минимальной температуре – невозможность обеспечить температуру ниже -20°C
3. Зависимость от внешних условий – эффективность теплоизоляции снижается при экстремальных внешних температурах
4. Необходимость предварительного охлаждения груза – фургон только поддерживает, но не создает низкую температуру

Требования к перевозке продуктов в изотермических фургонах

При использовании изотермических фургонов для перевозки пищевых продуктов необходимо соблюдать ряд требований:

1. Соответствие санитарно-гигиеническим нормам – внутренняя обшивка фургона должна быть выполнена из материалов, имеющих сертификаты для контакта с пищевыми продуктами

2. Предварительная подготовка груза – продукты должны быть охлаждены или заморожены до требуемой температуры перед погрузкой, так как изотермический фургон лишь поддерживает, но не создает холод

3. Учет времени в пути – маршрут и время доставки должны планироваться с учетом ограниченного времени поддержания температуры фургоном

4. Контроль температуры – рекомендуется использование термометров или термодатчиков для мониторинга температуры внутри фургона во время перевозки

5. Правильная укладка груза – необходимо обеспечить циркуляцию воздуха между грузовыми единицами для равномерного распределения температуры

Соблюдение этих требований гарантирует сохранность качества и безопасность перевозимых продуктов.

Технология производства изотермических фургонов

Современное производство изотермических фургонов включает несколько ключевых этапов:

1. Изготовление каркаса (для каркасного типа) или подготовка монтажной рамы (для бескаркасного типа)

2. Производство сэндвич-панелей – формирование многослойных конструкций с наружной и внутренней обшивкой и теплоизоляционным материалом между ними. Используется технология склеивания под прессом или вспенивание утеплителя непосредственно между листами обшивки.

3. Сборка корпуса фургона – монтаж сэндвич-панелей на каркас или соединение их между собой с помощью специальных профилей и герметиков

4. Монтаж пола – установка напольного покрытия с учетом предполагаемых нагрузок и требований к теплоизоляции

5. Установка дверей и фурнитуры – монтаж дверей, петель, запорных механизмов, обеспечивающих герметичность фургона

6. Герметизация стыков – обработка всех соединений специальными герметиками для обеспечения полной герметичности конструкции

7. Финишная отделка и проверка качества – окраска внешних поверхностей, проверка теплоизоляционных свойств и герметичности фургона

Качество производства напрямую влияет на эффективность теплоизоляции и срок службы изотермического фургона.

Заключение

Изотермический фургон представляет собой специализированное транспортное средство для перевозки грузов, требующих поддержания определенного температурного режима. Благодаря конструкции с высококачественной теплоизоляцией, такие фургоны способны сохранять заданную температуру в течение ограниченного времени без использования активных систем охлаждения или нагрева.

Выбор конкретного типа изотермического фургона зависит от характера перевозимого груза, требуемого температурного режима, дальности перевозки и особенностей эксплуатации. Правильный выбор обеспечит эффективную и безопасную транспортировку скоропортящихся продуктов и других грузов, чувствительных к температурным колебаниям.

При выборе изотермического фургона следует обращать внимание на качество теплоизоляции, прочность конструкции, наличие необходимых сертификатов и соответствие техническим требованиям для конкретного типа перевозимых грузов.
